ども！あきです。
新車のキャブレター車がほぼ姿を消した現在、あえてキャブ車のスーパーカブを選ぶ方は、かなりの物好き……いや、マニアだと思います（笑）
そうは言っても、キャブレターの構造や仕組みを基本から理解している方は意外と少ないのではないでしょうか。
そう言う私も、キャブレターをセッティングするうえで重要なメインジェットの役割などは勉強してきたものの、全体については「何となく知っている」程度でこれまでやってきました。
もちろん、それでもカブを走らせることはできます。
しかし、調子が悪くなったときやセッティングを変更するときには、キャブレターがどのような仕組みで混合気を作っているのかを理解していた方が、原因を考えやすくなります。
そこで今回は、自分自身の復習も兼ねて、キャブレターの基本的な構造と仕組みについてまとめてみたいと思います。
スーパーカブのキャブレターを基礎から理解する
キャブレターの役割とは？
細かい構造を見る前に、まずはキャブレターの役割を確認しておきましょう。
キャブレターは、空気とガソリンを混ぜて混合気を作り、エンジンへ送り込むための装置です。
ただ空気とガソリンを混ぜればいいわけではなく、エンジンの運転状態に合わせて適切な割合の混合気を供給する必要があります。
この空気と燃料の重量比を「空燃比（A/F）」と呼びます。
空燃比については別の記事で詳しく解説しています。
キャブレターのセッティングとは、突き詰めればエンジンの状態に合った混合気を作るための調整だと考えると分かりやすいと思います。
スーパーカブのキャブレターの基本構造
【ここに既存のキャブレター構造図】
まずはキャブレターの構造を簡略化して図にしてみました。
キャブレターには様々な形式がありますが、ここではスーパーカブなどの小排気量車に使われている、アクセル操作によってスロットルバルブを直接動かすタイプを中心に説明します。
主な部品と役割
燃料タンクから送られてきたガソリンを一時的に蓄えておく部分です。
キャブレターへ安定して燃料を供給するため、フロートとフロートバルブによって一定範囲の燃料レベルが保たれています。
フロート
フロート室の燃料に浮いて上下し、フロートバルブの開閉を行います。
燃料が減るとフロートが下がって燃料が流れ込み、規定の高さまで燃料が入るとフロートが上がって供給を止めます。
この仕組みによって、フロート室内の燃料レベルを一定範囲に保っています。
ジェット
キャブレター内部の燃料供給量を決める重要な部品です。
パイロット（スロー）ジェットやメインジェットなどがあり、それぞれ影響の大きいスロットル開度が異なります。
スロットルバルブ
スロットルワイヤーとつながっており、アクセル操作に応じて上下します。
スロットルバルブが開くことで吸気通路の有効面積が大きくなり、エンジンへ流れる空気量が増加します。
ジェットニードル
スロットルバルブと一緒に上下する、先端が細くなった針状の部品です。
主に中間のスロットル開度で燃料供給量に大きく影響します。
キャブレターによってはクリップ位置を変更することでニードルの高さを調整でき、混合気を濃い方向または薄い方向へ調整できます。
エアスクリュー
主にアイドリングから低いスロットル開度での混合気に影響する調整部分です。
なお、キャブレターによっては燃料側を調整するタイプもあり、スクリューを回す方向と混合気の濃淡の関係が異なる場合があります。
調整する際は、そのキャブレターの構造を確認することが重要です。
アイドリング（スロットルストップ）スクリュー
アイドリング時のスロットルバルブの開き具合を調整するためのスクリューです。
これを調整することで、アイドリング回転数を上げたり下げたりすることができます。
キャブレターはどうやって燃料を吸い出すのか？

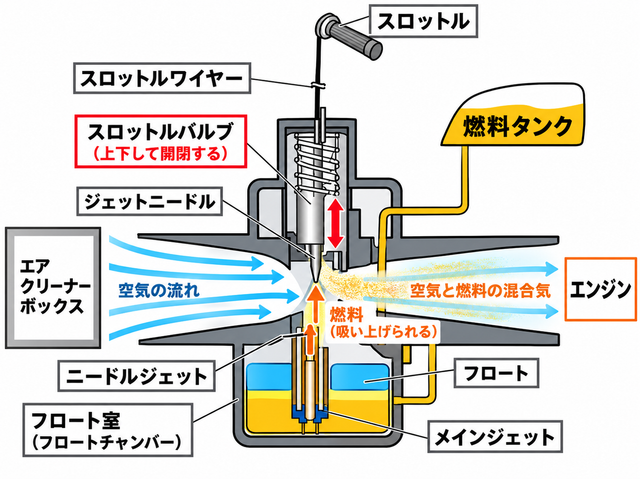

キャブレターの基本的な動作を簡略化した模式図です。実際の構造はキャブレターによって異なります。
キャブレターは、吸入空気の流れによって生じる圧力差を利用して燃料を吸い出し、空気と混合する仕組みになっています。
この仕組みを理解するうえで参考になるのが、ベンチュリ効果やベルヌーイの原理です。
ベンチュリ部分で空気の流れが速くなる
キャブレター内部には、吸入空気が通る通路があります。
この通路を空気が流れると、場所によって流速や圧力が変化します。
キャブレターは、この空気の流れによって生じる圧力差とフロート室側との圧力差を利用して、ジェットを通して燃料を吸い出します。
吸い出された燃料は空気の流れの中で細かな粒となり、空気と混ざってエンジンへ送られます。
スロットル開度によって影響する部分が変わる
キャブレターをセッティングするときに重要なのが、エンジン回転数だけでなく、どのくらいアクセルを開けているときに症状が出るのかを見ることです。
各系統は完全に独立して切り替わるわけではなく、それぞれ影響する範囲が重なっています。
アイドリング～低開度
主にパイロット（スロー）系の影響が大きい領域です。
アイドリングの安定性や、アクセルを開け始めたときの反応などに影響します。
中間のスロットル開度
スロットルを開けていくと、ジェットニードルの影響が大きくなってきます。
ニードルの形状や高さなどによって燃料供給量が変化するため、街中などで頻繁に使う中間開度のフィーリングにも大きく影響します。
全開付近
スロットル開度が大きくなるほど、メインジェットの影響が大きくなります。
メインジェットの番手は、特に全開付近の燃料供給量を調整するうえで重要になります。
各系統は重なって働く
ここで注意したいのは、
「低開度ならスロージェットだけ、中間ならニードルだけ、全開ならメインジェットだけ」
と完全に分かれているわけではないということです。
それぞれの影響する範囲は重なっています。
そのためキャブレターを調整するときは、単に「高回転だからメインジェット」と考えるのではなく、症状が出たときのスロットル開度を確認することが重要です。
霧吹きをイメージすると分かりやすい
キャブレターが空気の流れを利用して燃料を吸い出し、細かな粒にして混合気を作る様子は、昔ながらの霧吹きをイメージすると分かりやすいと思います。
速い空気の流れによって液体が吸い出され、それが細かな粒となって空気中へ運ばれていく。
キャブレターも全く同じ構造というわけではありませんが、空気の流れと圧力差を利用して液体を吸い出すイメージをつかむには分かりやすい例です。
実際のキャブレターでは、フロート室に蓄えられた燃料がジェットなどを通り、吸気によって生じた圧力差によって空気の流れの中へ供給されます。
そして燃料は空気と混ざり合い、混合気となってエンジンへ吸い込まれていきます。
キャブレター調整で大切なのは「どこで症状が出るか」
キャブレターの仕組みが分かってくると、セッティングするときの考え方も少し分かりやすくなります。
例えば、
- アイドリング付近で調子が悪い
- アクセルを少し開けたところで息つきをする
- 中間開度でもたつく
- 全開付近で吹け上がらない
といった症状があった場合、まずどのスロットル開度で症状が出ているのかを確認します。
そこから、その領域に影響の大きいパイロット系、ジェットニードル、メインジェットなどを確認していけば、闇雲に部品を交換するより原因を絞り込みやすくなります。
ただし、同じような症状でも点火系や燃料供給、二次エアなど、キャブレター以外に原因がある場合もあります。
また、一度に複数の部分を変更してしまうと何が効いたのか分からなくなるため、一度に一か所ずつ変更して確認することも大切です。
最後に
ここまでキャブレターの基本的な構造と仕組みについて見てきましたが、いかがだったでしょうか？
「面倒くせ〜」と思った方もいるかもしれません（笑）
でも、このような基本的な仕組みを知っておくと、キャブレターのセッティングで迷ったときに「どこを確認すればいいのか」を考えやすくなります。
メインジェットの番手だけを見るのではなく、
どのスロットル開度で症状が出ているのか
その領域ではどの部分の影響が大きいのか
という順番で考えるだけでも、セッティングの方向を整理しやすくなると思います。
そしてキャブレターを理解するうえで、もう一つ重要なのが**空燃比（A/F）**です。
空燃比とは何なのか、濃い・薄いとはどういう状態なのかについては、次の記事で詳しく解説しています。
さらに、気温や標高などによる空気密度の変化がキャブレターにどのような影響を与えるのかについては、こちらの記事で紹介しています。
➡️ スーパーカブのキャブレター調整・季節による空燃比変化への実践対応
キャブレターはシンプルに見えて、実際に触ってみるとなかなか奥が深いものです。
私自身も基本を忘れず、実際のカブで一つずつ確認しながらセッティングしていきたいと思います。
それではまた。
注意： キャブレターの調整結果は、車両やエンジンの仕様、吸排気系、使用環境などによって異なります。作業に不安がある場合は、専門知識のある販売店や整備士などに相談してください。
